AWS 라우트 테이블 (Route Tables) 이란? 그리고 실제 활용 (라우팅 테이블)

개요

AWS VPC 메뉴에서 제공하는 라우트 테이블(Route tables) 은 VPC 에 존재하는 서브넷들이 특정한 범위의 IP 목적지를 향할 때, Target 을 정해주는 역할을 한다.

인터넷에 연결하는 라우트 테이블의 예시

위는 AWS Route tables IAM 의 실제 화면이다.

• 192.168.92.0/24 범위의 목적지를 향할 때, local 이 타겟으로 지정되어 있어서 로컬을 거쳐가게 된다.
• 0.0.0.0/0 (로컬 외의 모든 통신) 범위의 목적지를 향할 때, IGW(Internet Gateway) 가 타겟으로 지정되어 있어서, 인터넷 게이트웨이를 거쳐가게 된다.
  • 이 경우 가상 스위치를 통해 직접 인터넷에 통신하게 된다.

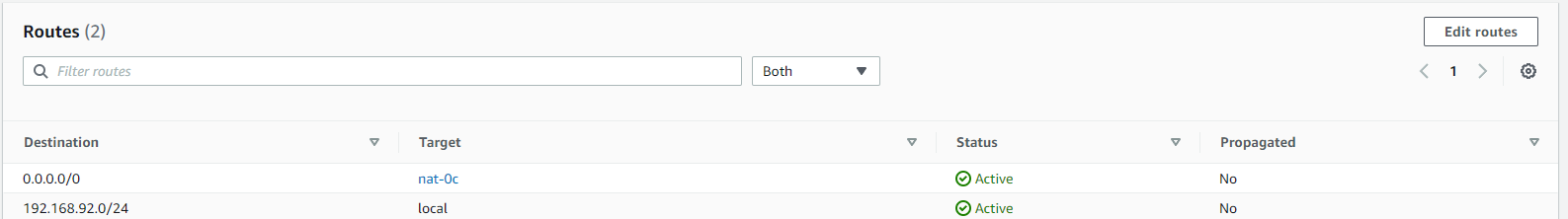

NAT 에 연결하는 라우트 테이블의 예시

• 192.168.92.0/24 범위의 목적지를 향할 때는 위와 동일하게 local 이 타겟으로 지정되어 있어서 로컬을 거쳐가게 된다.
• 0.0.0.0/0 (로컬 외의 모든 통신) 범위의 목적지를 향할 때, NAT(Network Address Translation) 가 타겟으로 지정되어 있어서, NAT 를 거쳐가게 된다.
  • 이 때 NAT가 인터넷이 연결된 public 대역에 존재하고 있다면, IGW(Internet Gateway) 로 직접 라우트하지 않고 간접적으로 해당 서브넷의 인스턴스들을 인터넷에 연결할 수 있다.
  • 이를 가상 라우터를 통해 직접 통신한다고 한다.

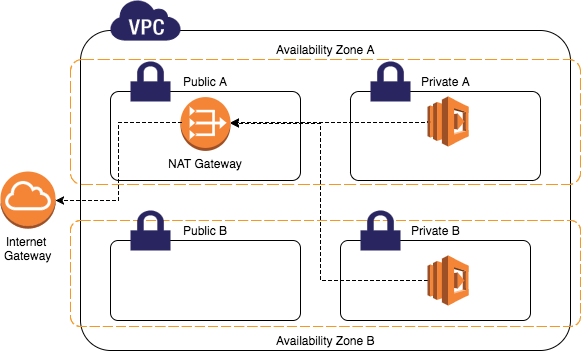

위 그림에서 Private A 영역은 NAT Gateway 를 통해 인터넷에 연결되어 있다.
